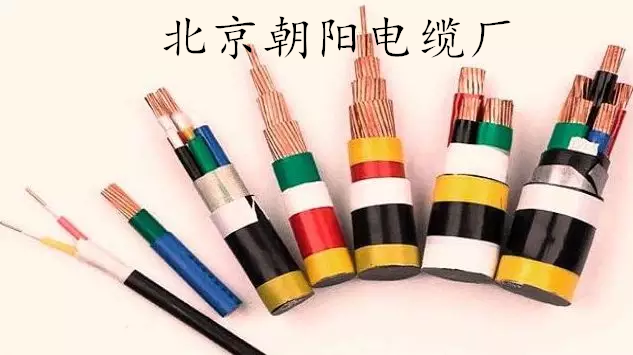

北京朝陽電纜廠解剖電纜的結構！

絕大多數電線電纜產品具有相同的橫截面（橫截面）形狀（忽略制造過程中產生的誤差）和長條形，這取決于北京朝陽電纜廠系統或設備中用作線路或線圈組件的特性。因此，對電纜產品結構的研究和分析，只能從其橫截面上進行觀察和分析。

一般來說，北京朝陽電纜廠電纜產品的結構元件可分為四個主要結構元件：導體、絕緣層、屏蔽層和保護層，以及填充元件和張力元件。根據產品的使用要求和使用場合，有些產品結構非常簡單。

一

電纜原材料

從某種意義上說，電線電纜制造業是一個材料加工和裝配業。一是材料消耗量大，電纜產品的材料成本占制造總成本的80-90%；二是所用材料種類和品種多，性能要求特別高，如導體用銅，要求銅純度在99.95%以上，部分產品應采用無氧高純銅；第三，材料的選擇將對制造工藝、產品性能和使用壽命起決定性作用。影響。電纜產品所用材料按其使用位置和功能可分為導電材料、絕緣材料、填充材料、屏蔽材料、防護材料等。但北京朝陽電纜廠這些材料中的一些是常見的幾個結構部件。特別是熱塑性材料，如聚氯乙烯和聚乙烯，只要改變配方的一部分，就可以用于絕緣或護套。

二

結構名稱和材料

（1）導體：電流或電磁波信息傳輸功能產品中基本、不可缺少的主要部件。

主要材料：導體是導體芯的簡稱。它由銅、鋁、包銅鋼、包銅鋁和其他有色金屬制成，具有良好的導電性。導體由光纖制成。

（2）絕緣層：是圍繞導體外周起電絕緣作用的元件。也就是說，它可以保證電流或電磁波或光波只沿導線傳播，不向外流動。導體上的電位（即周圍物體上形成的電位差，即電壓）可以被隔離。即保證導體的正常傳輸功能，保證外部物體和人身***。導線和絕緣層是電纜產品（裸電線除外）的兩個基本組成部分。

主要材料：PVC、PE、XLPE、PP、F、橡膠、紙、云母帶。

（3）填充結構：多芯電線電纜。當這些絕緣線芯或電纜分組成電纜（或多次分組成電纜）后，一個是形狀不圓，另一個是絕緣線芯之間有較大的間隙。因此，電纜成型時**增加填充結構。填充結構是使電纜的外徑相對圓，以便于包裹和擠壓護套。

（4）屏蔽：是將電纜產品中的電磁場與外部電磁場隔離的元件，有些電纜產品還需要在內部不同的線對（或線組）之間相互隔離?？梢哉f(shuō)屏蔽層是“電磁隔離屏”。高壓電纜的導體屏蔽和絕緣屏蔽是為了使電場分布均勻。

主要材料：裸銅線、包銅鋼絲、鍍錫銅線

（5）護套：電線電纜產品在各種環境下安裝和運行時，**有保護產品整體的部件，特別是絕緣層。這是鞘。

由于絕緣材料要求具有良好的電氣絕緣性能，所以**具有很高的純度和很低的雜質含量；北京朝陽電纜廠往往不能考慮到它們保護外部**的能力，因此它們能夠承受或抵抗各種外部機械力（即安裝、使用和使用）。抵抗大氣環境，抵抗化學品或油，預防和減少生物損害。各種防護結構**承擔較少的火災危險。

主要材料：PVC、PE、橡膠、鋁、鋼帶

（6）受拉構件：典型結構有鋼芯鋁絞線、光纜等。綜上所述，抗拉力部件在小而靈活、需要多次彎曲和扭轉的特殊產品中起著重要作用。

以上就是北京朝陽電纜廠小編為大家分享的-北京朝陽電纜廠解剖電纜的結構！-需要更多的電線電纜相關知識，歡迎訪問北京朝陽電纜
