北京朝陽電纜廠分析電線電纜護(hù)套厚度與電纜質(zhì)量的關(guān)系

電線電纜護(hù)套厚度對(duì)電線電纜質(zhì)量，北京朝陽電纜廠指出有以下兩個(gè)共同影響。

1。長(zhǎng)期直接響應(yīng)電線電纜產(chǎn)品的正常使用。

電線電纜在正常使用時(shí)，常直接埋設(shè)、浸水或暴露在腐蝕性環(huán)境中。長(zhǎng)時(shí)間浸泡或外部腐蝕會(huì)破壞不符合質(zhì)量標(biāo)準(zhǔn)的護(hù)套，使電纜護(hù)套失去保護(hù)作用。

2。增加電線電纜敷設(shè)難度

越來越多的環(huán)境要求高壓電纜產(chǎn)品**具有較小的外徑。在敷設(shè)過程中，應(yīng)考慮留有空隙，以分配電纜和電線通電產(chǎn)生的熱量。護(hù)套的厚度會(huì)增加鋪設(shè)的難度。因此，護(hù)套的厚度**嚴(yán)格符合相關(guān)標(biāo)準(zhǔn)，否則將無法發(fā)揮作用。保護(hù)電線電纜的功能。我們也不能盲目追求它的厚度。

電線電纜護(hù)套不合格的常見原因有：

材料性能缺陷。材料性能不受厚度的影響。根據(jù)GB8815-2002標(biāo)準(zhǔn)，其中一項(xiàng)指標(biāo)不合格。阻燃聚氯乙烯材料，其氧指數(shù)小于30。

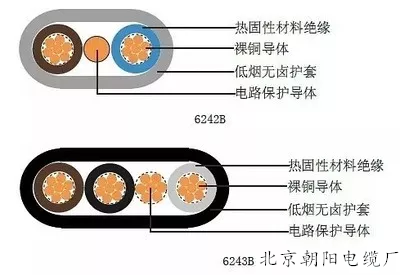

電纜結(jié)構(gòu)存在一些問題。如按本標(biāo)準(zhǔn)要求控制導(dǎo)線、絕緣層和編織密度，并選用合適的填料使其圓整，厚度合格的護(hù)套材料的應(yīng)遵循以下原則：

1。按標(biāo)準(zhǔn)計(jì)算和控制護(hù)套厚度。計(jì)算公式：d（擠出前外徑）x 0.035+1；

2。鞘層厚度在線測(cè)量：鞘層厚度=（擠出鞘層前鞘層后周長(zhǎng)）/2pi或鞘層厚度=（擠出鞘層前鞘層后周長(zhǎng)）*0.1592；

三。單芯護(hù)套薄點(diǎn)：標(biāo)稱值*85%-0.1；

4。多芯護(hù)套薄點(diǎn)：標(biāo)稱值*80%-0.2；

5。提高LDPE護(hù)套擠出機(jī)的溫度和應(yīng)力開裂強(qiáng)度，由于擠出溫度過高，容易造成塑料燒焦或“打滑”現(xiàn)象。此外，擠壓毯的形狀穩(wěn)定性差，收縮率增大，甚至導(dǎo)致擠壓塑料層變色和起泡。

6。搞好擠出機(jī)本體和螺桿冷卻系統(tǒng)，消除摩擦過熱，以保持?jǐn)D出過程中的熱平衡，穩(wěn)定擠出壓力，促進(jìn)塑料均勻混合，提高塑化質(zhì)量。

以上就是北京朝陽電纜廠小編為大家分享的-北京朝陽電纜廠分析電線電纜護(hù)套厚度與電纜質(zhì)量的關(guān)系-需要更多的電纜相關(guān)知識(shí)，歡迎訪問北京朝陽電纜
