交聯法
交聯絕緣雖然種類繁多，但主要分為物理交聯和化學交聯。物理交聯又稱輻照交聯，北京朝陽電纜廠分析一般適用于絕緣較薄的低壓電纜。過氧化物交聯常用于中高壓電纜中，即線性分子經化學交聯形成三維網絡結構?；瘜W(xué)交聯可分為過氧化物交聯和硅烷接枝交聯。化學交聯法比高能輻射交聯法簡單、***。輻照交聯聚乙烯的交聯度約為70%，化學交聯可達70-90%。

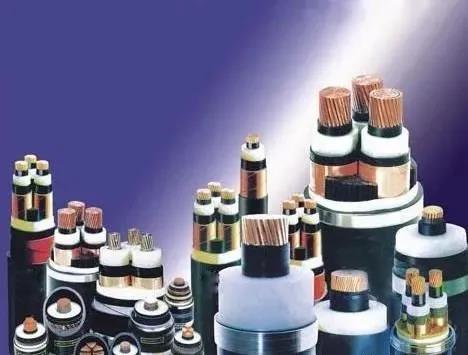

照片
1） 輻照交聯
1960年，美國rachem公司開發了輻照交聯電纜。這種方法不需要添加交聯劑。20世紀50年代初，美國發現了利用放射性同位素、反應堆廢料、反應堆輻照本身以及電子加速器產生的能量來交聯聚乙烯。后來人們發現，只有電子加速器產生的高能射線才有足夠的強輻照功率和效率，才能用于電線電纜的制造。
輻照是用高能粒子射線（如β射線）照射線性分子聚合物，使其鏈上的許多自由基開放，簡稱接觸點。這種接觸非?；钴S，可以交叉連接兩個或幾個線性分子。輻照交聯一般適用于絕緣較薄的低壓電纜。其主要優點如下：
（1） 速度快，占用空間?。?br/>（2） 可加工材料種類繁多，如PE、PVC、CPE、PP和幾乎所有的聚合物；
（3） 產品具有較好的耐熱性、耐磨性和較高的電氣性能，并可阻燃；
（4） 低功耗。
但也存在一些問題
（1） 設備一次性投資大；
（2） 重復輻照后，電纜彎曲次數過多，不適合10kV及以上的電纜。主要適用于電氣設備電纜，也適用于小截面電纜和1kV~10KV架空電纜。
（3） 設備開工率低。
2） 過氧化物交聯
過氧化物交聯法是通過添加交聯劑引發交聯的方法。其主要優點是適用于各種電壓等級和截面的交聯聚乙烯絕緣電力電纜，特別是35kV及以上的中高壓電纜。
1蒸汽交聯（SCP）
連續硫化是制造橡膠古老的方法之一。該方法以壓力為15～20kg/cm2，溫度為180～200℃的過熱蒸汽為加熱和加壓介質，交聯聚乙烯。Ge于1957年成功地研究了水蒸氣交聯。日本住友電氣公司1959年引進這項技術，1960年投產。
由于水蒸氣在交聯管中以熔融狀態與聚乙烯直接接觸，水將滲透并擴散到絕緣層中。電纜在冷卻過程中，絕緣層中的水蒸氣達到飽和狀態，形成微孔，進而產生分支放電。這是這種方法的致命弱點。外管中的壓力與溫度直接相關。為了提高溫度，**同時增加壓力。當溫度上升10℃時，壓力會上升5公斤，這實際上是不可能的。此外，蒸汽交聯每小時需要200-300千克蒸汽，相當于200-300千瓦的電能。因此，自20世紀60年代以來，出現了一些新的干法交聯工藝。
2紅外交聯和干交聯
紅外交聯，又稱熱輻射交聯（RCP），是住友電氣公司1967年發明的一種干法交聯工藝。

早在1937年，法國通用電氣公司（GE）就獲得了紅外線交聯聚合物方法的，該方法用于橡膠制品的硫化。1961年，美國w.r.grace獲得了紅外輻射聚乙烯薄膜的。受上述兩項的啟發，日本住友電器公司于1966年6月申請了一項，即在導體上擠出一層含有有機過氧化物交聯劑的交聯聚乙烯，然后加入壓力在2kg/cm2以上的惰性氣體輻射加熱，使交聯反應發生。
1967年4月住友電器公司再次申請，提出整個交聯機組由輻射加熱部分、預冷部分和水冷部分組成。輻射加熱部分分為兩個區域，每個區域可獨立控制溫度。在長期的交聯反應過程中，在交聯管內壁形成一層過氧化氫沉積的黑色污垢，是一層天然形成的紅外發射黑體。在其他***，RCP工藝被普通電熱干法交聯工藝所取代，稱為CCV懸浮交聯工藝
加熱和預冷部件由氮?dú)獗Ｗo(hù)。在加熱交聯管中，氮?dú)獾闹饕饔檬亲鳛閭鳠峤橘|(zhì)，保護聚乙烯表面不受高溫氧化降解。施加在絕緣層上的壓力可以防止或減少氣隙的發生。流動的氮?dú)膺€可以帶走大量冷卻水揮發的水和交聯反應中過氧化物分解的水。
在預冷部分，氮?dú)獾闹饕饔檬菍?duì)電纜絕緣芯的表面進行預冷，使芯表面以較低的溫度進入水冷部分，以防止芯線突然冷卻和水侵入絕緣層。由于采用電加熱，提高溫度可以提高速度。結果表明，交聯聚乙烯絕緣的含水率僅為0.018%，蒸汽交聯的含水率為0.29%，交流擊穿強度和沖擊擊穿強度比蒸汽交聯高50%，電場強度可達7kv/mm，而蒸汽交聯的電場強度僅為5kV/mm。
三。Mdcv交聯
長支撐交聯是由ana發明的?？颠_(dá)1959年。同年，它申請了一項，這就是MCP工藝。后來，由于電線電纜行業競爭激烈，公司退出了交聯聚乙烯電纜的制造競爭，使這一新工藝無法付諸實施。1971年，日本電線電纜公司與三菱石化公司合作，購買了Anaconda公司的，實現了這種方法，稱為mdcv法。1973年，日本電線電纜公司申請了mdcv工藝。mdcv的原意是“三菱**核電站連續交聯法”，技術意義是長模支撐交聯法。
Mdcv法采用水平交聯管。交聯管緊密地安裝在擠出機頭上。擠壓模具有20米長。擠出絕緣芯時，管內注入潤滑油，聚乙烯在模具內交聯。
Mdcv法具有設備投資少的特點?？煞€(wěn)定大截面、占地面積小的電纜。速度與CCV交聯裝置相當。產品質量明顯提高。電纜的交流擊穿場強比蒸汽交聯電纜高60%～70%。但是，當需要不同規格的電纜時，更換整個長支撐模具并不靈活，不易在國際上推廣。

4加壓熔鹽交聯法
這種方法早是由意大利的卡里略發明的。1976年8月，公司與通用工程公司合作交聯聚乙烯絕緣電力電纜。1977年，英國通用工程公司（general engineering company）的杰拉爾德?斯馬（Gerald SMAA）公布了研究結果，并將**臺設備賣給了BICC。PLCV系統中使用的鹽是53%硝酸鉀、40%亞硝酸鈉和7%硝酸鈉的混合物，就像橡膠硫化LCM法中使用的鹽一樣。
混合物在145-150℃下熔化，在540℃前保持穩定。熔鹽交聯管密封，加3-4大氣壓壓力，熔鹽溫度200-250℃。冷卻段也加壓。熔鹽段長40m，冷卻段長20m，熔鹽傳熱性能好，速度快。產品質量好，成本為罐式硫化的31-34%，能耗為蒸汽連續硫化的14.5%。該技術已廣泛應用于橡膠套線上。
5Fzcv工藝
1979年，藤倉電線公司的田中正發明了fzcv。該方法使用加壓硅油作為加熱和冷卻介質。在硅油的壓力下，電纜可以懸浮在硅油中，而無需擦拭管道和偏離芯線。硅油的壓力和溫度可以循環使用。1979年，騰滄電線公司開始兩臺fzcv機組275kv XLPE電纜，解決了懸掛式XLPE機組大截面XLPE電纜的高壓技術難題。fzcv裝置雖然成本較高，但仍比建塔和交聯設備經濟。
在上述交聯方法中，采用了外加熱交聯法。1975年，西德的G.Menger提出通過加熱導體來縮短交聯時間。他通過實驗證明，每1mm厚聚乙烯絕緣層的交聯時間約為1分鐘。這樣只需放慢出線速度或增加交聯管長度即可。用1000a電流將導體溫度提高到200℃，交聯時間可縮短20%。朝陽電纜廠小編分享到這。
